技术数据

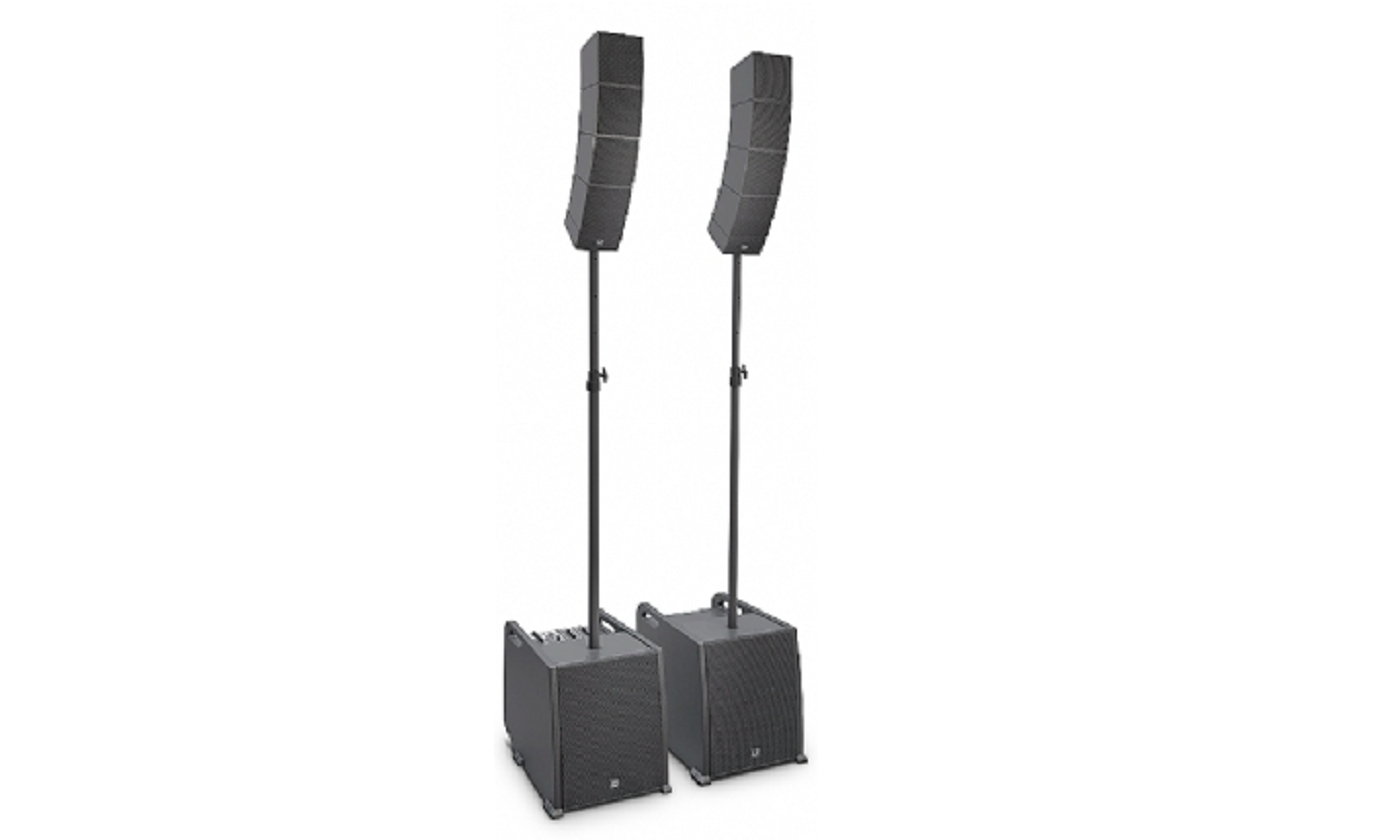

型号: CURV 500® LD

额定功率 (RMS): :920 W

卫星扬声器的数量: :8

适配器数量: 2

低音炮数量: 2

最高连续声压 (SPL)：128 dB

最高声压(峰值)： 134 dB

低音炮 500S/SE:

10"低音反射

卫星扬声器：

中频扬声器：1 x 4" / 高频扬声器: 3 x 1" 采用 WaveAhead® 技术 / 16 Ohm

频率范围： 47 Hz – 20 kHz

辐射角 (H x V): 110° 水平，10° 垂直（各个卫星扬声器）

放大器： D 级

功率 (RMS/Peak):低音炮：300 W / 1200 W

卫星扬声器：2 x 160 W / 2 x 640 W

低音炮扩展部分： 300 W / 1200 W, 1 x 160 W / 1 x 640 W （卫星扬声器）

保护电路： 基于 DSP 的多频带限制器；短路、过热、过载

低音炮 500S 的特点： 4 通道混频器、蓝牙®、16 项 DFX 预设、4 项系统 DSP 预设、M20 螺纹法兰、3 个符合人

机工程学原理的把手

低音炮 500S 的操纵

元件： 输入电平 (Ch1-4)，Hi-Z，Hi/Low EQ (Ch1-2)，DFX (Ch1-2), DFX-预设， DSP 预设，蓝牙

连接，单声道/双声道，低音炮声平，总输出声平（总和）

低音炮 500S 的显示 :信号，限制器、卡夹、蓝牙、电源

低音炮 500SE 的显示

低音炮 500S 的连接器： 1 x Mic/Hi-Z （XLR/6.3mm 插孔、Combo），1 x Mic （XLR/6.3 mm 插孔、Combo）、2 条

线路（XLR/6.3 mm 插孔、Combo）、3.5 mm 微型插孔、2 个卫星输出端(与 speakOn 兼

容)、线路输出端 (XLR)、系统输出端 (5 极 XLR)、电源

低音炮 500SE 接口: 1 x 旋转圆盘输出端（与 speakOn 兼容)、系统 输入端 (5 极 XLR）、系统输出端（5 极 XLR）、电源线（电源）

低音炮 500S/SE 的外

壳材料： 夹板

低音炮 500S 的表面/ SE： PA 油漆

卫星扬声器的特点： 采用 WaveAhead® 技术、内置分频单元、金属保护栅格、SmartLink® 系统 卫星扬声器的外壳

材 料： 压铸铝

卫星扬声器的表面： 粉末涂覆

SmartLink®适配器的特点： 2 x 16-mm 法兰、用于选配墙壁、顶板、横梁安装的 4 x M6 螺纹、SmartLink® 系统、用于 台式安装的 4 个橡胶支脚

SmartLink®适配器连接器： 1 个与 speakOn 相配，1 个接线板SmartLink®适配器的外

壳材料： 压铸铝

SmartLink®适配器的 表面： 粉末涂覆DEUTSCH

供电： 带有功率因数修正 (PFC) 功能的开关电源

电源： IEC 工作电压： 100-240 V AC, 50/60 Hz

最大功耗： 900 W

温度范围： 0°C – 50°C

空气湿度： 相对湿度 10% – 70% （不凝结）

低音炮 (B x H x T) 尺 寸： 325 x 383 x 491 mm

卫星扬声器 (B x H x T) 的尺寸： 122 x 122 x 122 mm

SmartLink® 适配器尺寸 (B x H x T): 122 x 57 x 122 mm

低音炮的重量： 16.5 kg

卫星扬声器的重量: 1.73 kg
